Overflow Type Ball Mill

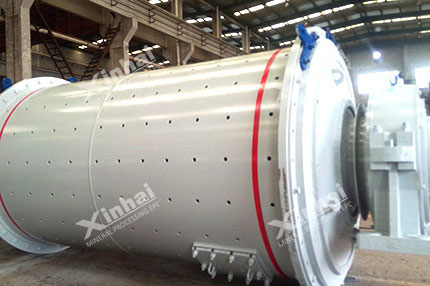

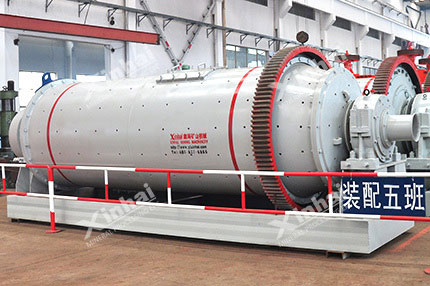

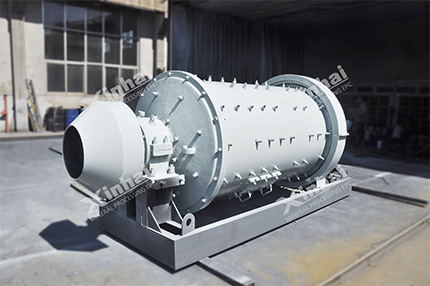

Molino de Bolas de Rebose

【Introducción】:
Es un molino de bolas con estructura sencilla y descarga automatic.
【 Capacidad 】:
0.17~170t/h
【Mejoramiento】:
El sistema de transferencia lenta se ha añadido a la molienda de bolas de sobreflujo húmedo. En el inicio, la transmisión lenta y luego el cambio automático a la operación del motor principal. Al cambiar el revestimiento, sólo tiene que encender y apagar el sistema de transmisión lenta. De esta manera se ahorra energía y se reduce el impacto en el molino de bolas y en la red eléctrica.

【Ventajas】

Dispositivo de elevación hace la inspección más fácil;

Los cojinetes hidrostático y hidrodinámico hacen el funcionamiento estable y fiable;

Baja velocidad facilita el mantenimiento y el inicio;

Dispositivo de lubricación por niebla de aceite para asegurar la lubricación fiable de los engranajes;

Arranque suave por el embrague de gas.

【Estructura de Producto】

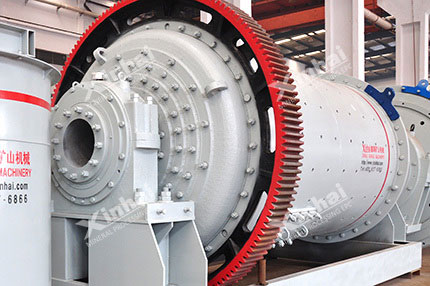

El principal componente de molino de bolas de rebose que ahorra energía es un cilindro de menor diámetro y mayor longitud que está girado mediante la transmisión de la maquinaria soportando por el cojinete del balanceo. Los materiales se entra en el cilindro pasa a la abertura de alimentación y luego los muele completamente a causa de la gran impacto y molienda automática que se produce por el caída de bolas de acero y minerales. La continuación de la alimentación de minerales puede crear una presión considerable para los minerales de abertura de alimentación pasa hacia a la abertura de descarga para que el lodo mineral saldrá automáticamente por la diferencia de altura entre el lodo y el eje hueco de descarga. El eje hueco incluye paletas anti - espirales que pueden llevar las bolas de acero desbortantes y los minerales groseros volviendo a moler.

Se usa frecuentemente en la operación de partículas finas.

【Parámetros Técnicos】

Modelo Diámetro(mm) Longitud de Cilindro (mm) Modelo Potencia
     (kW)
Longitud
   (mm)
Anchura
     (mm)
Altura
     (mm)
Volumen Efectivo (m3) Máx cantidad de bolas(t) Peso
     (kg)
MQY0918 900 1800 Y225M-8 22 5080 2300 2015 0.9 1.66 6078
MQY1212 1200 1200 Y250M-8 30 5023 2794 2540 1.14 2.4 11473
MQY1224 1200 2400 YR280S-8 55 6112 2794 2540 2.28 3.8 12308
MQY1515 1500 1500 JR115-8 60 5766 2945 2600 2.2 6.4 15424
MQY1530 1500 3000 JR125-8 95 7979 2945 2600 4.5 10 18690
MQY2122 2100 2200 JR128-8 155 8070 4840 3795 6.6 14 47800
MQY2130 2100 3000 JR137-8 210 8870 4840 3795 9 20 49780
MQY2136 2100 3600 JR137-8 210 9300 4840 3795 10.8 22 52010
MQY2145 2100 4500 JR148-6 310 11029 4738.6 3300 13.5 23.8 58305
MQY2430 2400 3000 JR1410-8 280 9710 4778 4120 12.1 23 65880
MQY2721 2700 2100 JR1410-8 280 9400 5600 4700 10.7 24 63900
MQY2736 2700 3600 TDMK400-32 400 13049 5800 4680 17.8 32 96570
MQY2740 2700 4000 TDMK400-32 400 11850 5667 4496 20.4 40 78800
MQY3231 3200 3100 TDMK630-36 630 12750 6760 5150 21.4 45 107660
MQY3245 3200 4500 TDMK630-36 630 14356 7200 5152.5 32.8 65 132201
MQY3254 3200 5400 TM1000-36/2600 1000 15800 6760 5200 37.2 73 121000
MQY3645 3600 4500 TM1000-36/2600 1000 15000 7200 6326 41.8 76 135000
MQY3650 3600 5000 TM1250-40/3250 1250 17157 7755 6326 46.4 86 145000
MQY3660 3600 6000 TM1250-40/3250 1250 19000 7755 6326 55.7 102 154000
MQY3690 3600 9000 TDMK1800-30 1800 28000 4600 5600 83 163 212000
MQY3867 3800 6700 TDMK1600-30 1600 19000 8200 7100 70 130 186000
MQY4067 4000 6700 TDMK1800-30 1800 15600 9600 7300 78 138 207000
MQY4561 4500 6100 TDMK2200-30 2200 18200 10500 7600 93 151 238000

【Casos Exitosos】

En el proceso de Tungsten concentra la producción original, el dueño adoptó el método de molino de bolas tipo rejilla en el proceso de molienda de dos etapas para lograr gran capacidad. Después de un período, el cliente encontró la producción no llegó a la norma, y el equipo tenía un consumo grave, por lo que el cliente adoptó Xinahi húmedo desbordamiento molino de bolas.
