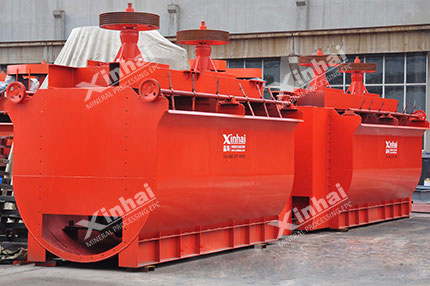

XJB Bar Flotation Cell

Celda de Flotación XJB

【Introducción】:
Es una máquina de flotación de forma aire auto-aspiración con agitación mecánica.
【Volumen】:
1~4m3
【Mejoramiento】:
Entre el fondo de la celda y los palos hay jefes para acelerar la mezcla la pulpa y el gas.

【Ventajas】

La capacidad de mezclar es grande. Es aplicable para la separación de los minerales de gran densidad y rápido sedimentación.

La pulpa, el gas y el medicamento se mezclan uniformemente.

Rápido separación de flotación

Fácil de abrir.

【Estructura de Producto】

La celda aspira el aire mediante la presión negativa generada por el giro de las paletas. Y lo divide la rueda de flotación en burbujas micras. Y los minerales se adhiere a las burbujas y se descargan en el tanque de concentrados por la raedera.

【Parámetros Técnicos】

Modelo Tipo de tanque Volumen válido(m3) Capacidad(m3/min) Diámetro de impulsor(mm) Rotación de impulsor(r.p.m) Potencia de motor para mezcla(kw) Potencia de motor para raedera(kw)) 4 Peso de tanque(kg)
XJB-1 Tanque de succión 1 1.5-1.7 400 440 5.5 1.5 5344
XJB-1 Tanque de corriente directo 1 1.5-1.7 410 410 4 0.8 5344
XJB-1D Tanque de succión 1 1.5-1.7 400 440 5.5 1.5 5479
XJB-1D Tanque de corriente directo 1 1.5-1.7 410 410 4 0.8 5479
XJB-2 Tanque de succión 2 1.5-1.4 450 360 15 1.1 9071
XJB-2 Tanque de corriente directo 2 1.5-1.4 540 360 11 1.1 9071
XJB-2D Tanque de succión 2 1.5-1.4 450 360 15 1.1 9320
XJB-2D Tanque de corriente directo 2 1.5-1.4 540 360 11 1.1 9320
XJB-4 Tanque de succión 4 2.0-4 700 280 18.5 1.1 16325
XJB-4 Tanque de corriente directo 4 2.0-4 510 280 18.5 1.1 16325

【Casos Exitosos】

XJB Bar Flotation Cell

Una planta de preparación de mineral de cobre en Anhui eligió el servicio de EPC de Xinhai. En el proceso de flotación, considerada la proporción de mineral es mucho más grande, y la granularidad es más gruesa, Xinhai diseñado y actualizado XJB barra de flotación de la célula para él, aprobado alto manganeso de acero de fundición barra de acero, el rendimiento de desgaste se ha mejorado mucho, Baja durabilidad de los equipos de flotación del tipo de barra anterior. En el proceso de flotación, la capacidad es de hasta 3000 t / d, y los costos de energía son relativamente bajos
