Inicio Producto Flotación Celda de Flotación de Aire de Inflación Serie XCF

XCF air inflation flotation cell

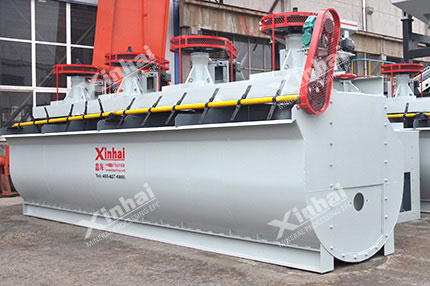

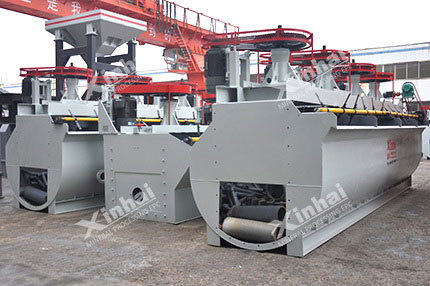

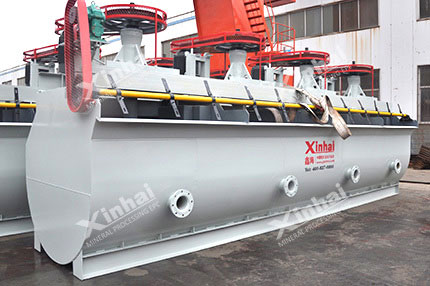

Celda de Flotación de Aire de Inflación Serie XCF

【Introducción】:
Es una celda de flotación de forma agitada mecánica con aire-aspiración.
【Volumen】:
0.2~38 m³/min
【Mejoramiento】:
Es similar con la serie KYF y la diferencia única es arriba del impulsor hay un estator para formar la presión negativa de auto-aspiración del lodo pero con consumo alto.

【Ventajas】

Gran capacidad de agitación con simple estructura.

El aire dispersa uniformemente para buen contacto de la pulpa y el aire.

Poco depósito de relaves, baja velocidad periférica con bajo consumo de energía.

Se puede ser unidad combinada con la serie KYF como la celda de aspiración.

【Estructura de Producto】

El impulsor es transmitido por el motor y el eje hueco. La pulpa se aspira en la paleta desde el base de la celda mientras se mezcla suficientemente con el aire entrada por el aire-distribuidor, después la pulpa se descarga por el borde exterior de la paleta del impulsor . La presión negativa producida por la acción conjunta del impulsor, la placa y el tubo central permite la entrada de la burbuja y el mineral a las paletas y descargando desde el borde de la paleta superior. El flujo estacionario se entra en la celda para unir con la pulpa principal para que suba las burbujas, una parte de la pulpa retorna a las paletas por el reciclaje, otra parte se entra en la celda siguiente por los agujeros de la pared para la separación o se descarga como productos finales. El separador impulsor evita la influencia del mixto descargado por la paleta inferior a la succión de la pulpa.

【Parámetros Técnicos】

Modelo Valumen Valido (m3) Capacidad (m3/min) Diametro de Impulsor (mm) Rotacion de Impulsor (r/min) Presion de Fuelle (kPa) Max. Inflacion(m3/m2.min) Potencia de Motor de Agitacion (kW) Potencia de Motor de Raedera(kW) Peso Unitario(kg)
XCF-1 1 0.2~1 400 358 > 12.6 2 5.5 0.75 1004
XCF-2 2 0.4~2 470 305 > 14.7 2 7.5 1.1 1158
XCF-3 3 0.6~3 540 266 > 19.8 2 11 1.5 2259
XCF-4 4 1.2~4 620 225 > 19.8 2 15 1.5 2170
XCF-8 8 3.0~8 720 175 > 21.6 2 22 1.5 4379
XCF-10 10 4~10 720 192 > 21.6 2 30 1.5 4800
XCF-16 16 4~16 860 160 > 25.5 2 37 1.5 6299
XCF-24 24 4~24 950 153 > 30.4 2 37 1.5 8000
XCF-38 38 10~38 1050 136 > 34.3 2 55 1.5 10136

【Casos Exitosos】

Una planta de flotación en Shandong tiene una escala menor, y el presupuesto es limitado, por lo que el cliente espera comprar un equipo rentable de flotación. Xinhai recomienda XCF método de flotación de inflación de aire según las circunstancias específicas del cliente. La mayor ventaja de la célula de flotación de inflación de aire XCF es que ocupa un área pequeña, y su estructura simple, que son convenientes para mantener. Debido a que el aire se extiende uniformemente, y la combinación de pulpa se incrementa considerablemente, haciendo que el material de pulpa se mezcle uniformemente, la eficiencia de separación aumentó en un 30%.
