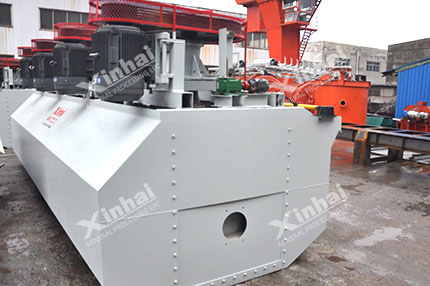

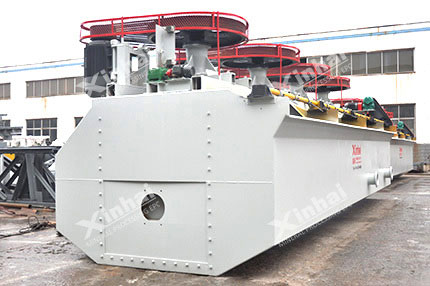

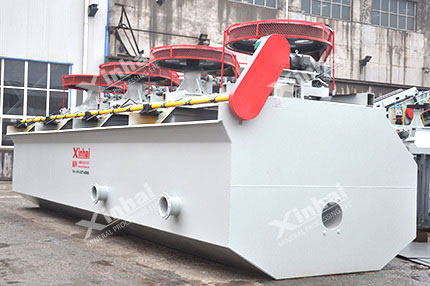

Celda de Flotación Inflable de Inflación KYF

【Introducción】:
Es una celda de flotación de forma agitada mecánica con aire-inflación.
【Volumen】:
1~38m3
【Mejoramiento】:
El impulsor cónico es con paletas hacia atrás con buena capaz de agitación y simple estructura. Dentro de la cámara del impulsor existe aire-distribuidor de forma cilindro con multi-agujeros con el fin de dispersar uniformemente el aire y mejorar la combinación de la pulpa y el aire. Se adapta la ranura formada U para reducir el sedimiento.

【Ventajas】

Bajo consumo de energía ahorrando a 30-50%.

Buena suspensión y con alto índice de flotación.

Larga vida y poco abrasión para las partes de desgaste.

Agitación mecánica sin auto-aspiración del aire y la pulpa, se requiere la configuración de escalera.

Puede combinarse con la serie XCF.

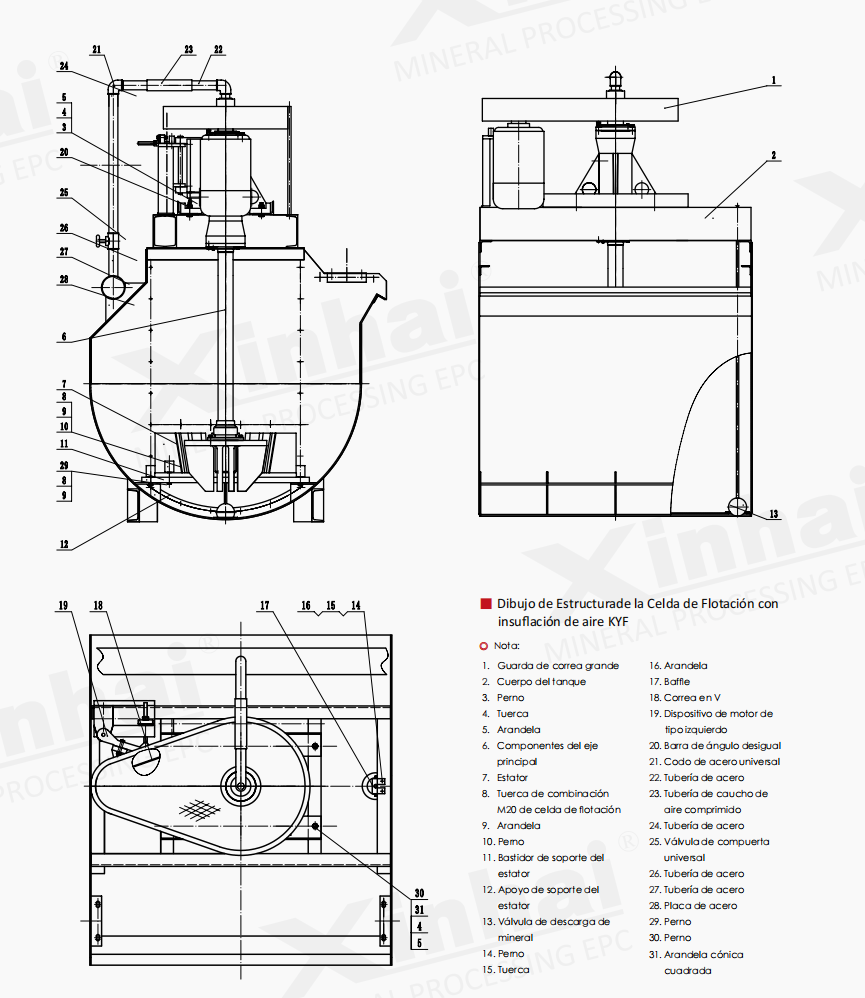

【Estructura de Producto】

Al girar el impulsor, la pulpa se aspira en la paleta desde el base de la celda mientras se mezcla suficientemente con el aire entrada por el aire-distribuidor, después la pulpa se descarga por el borde exterior de la paleta del impulsor superior. La pulpa descargada mueve hacia la línea oblicua y se dispersa por el estator. El flujo estacionario se entra en la celda para unir con la pulpa principal para que suba las burbujas, una parte de la pulpa retorna a las paletas por el reciclaje, otra parte se entra en la celda siguiente por los agujeros de la pared para la separación o se descarga como productos finales.

【Parámetros Técnicos】

Modelo Valumen Valido (m3) Capacidad(m3/min) Diametro de Impulsor (mm) Rotacion de Impulsor(r/min) Presion de Fuelle (kPa) Max. Inflacion(m3/m2.min) Potencia de Motor de Agitacion (kW) Potencia de Motor de Raedera(kW) Peso Unitario(kg)
KYF-1 1 0.2~1 340 281 > 12.6 2 4 0.75 903
KYF-2 2 0.4~2 410 247 > 14.7 2 5.5 1.1 943
KYF-3 3 0.6~3 480 219 > 19.8 2 7.5 1.5 1885
KYF-4 4 1.2~4 550 200 > 19.8 2 11 1.5 1920
KYF-8 8 3.0~8 630 175 > 21.6 2 15 1.5 3984
KYF-10 10 4.0~10 630 192 > 21.6 2 22 1.5 4406
KYF-16 16 4.0~16 740 160 > 25.5 2 30 1.5 5423
KYF-24 24 4.0~24 800 150 > 30.4 2 30 1.5 7500
KYF-38 38 10.0~38 880 139 > 34.3 2 45 1.5 10136

【Casos Exitosos】

KYF Air Inflation Flotation Cell

Una planta en Sudáfrica planeaba comprar una celda de flotación para procesar el mineral de cobre, requirió gran capacidad, alta eficiencia y ahorro de energía. Después de la comunicación con varios fabricantes del equipo el cliente no consiguió el tamaño ideal, entonces después de comunicarse con el personal técnico de Xinhai, el cliente eligió la célula de la flotación de la inflación del aire de KYF. Esta innovación de esta célula reside en su estructura única impulsor-estator y su forma de bañera. La condición del flujo del estado de la ranura es razonable, la suspensión de la pulpa es constante, la capa de la espuma es estable, y el funcionamiento suavemente, no hay necesidad del drenaje del mineral cuando comienzo y apagado, reducido grandemente el consumo de energía.
